رنگ بندی کابل شبکه و استانداردهای آن از مهمترین مواردی است که برای کابلکشی شبکه باید به آن توجه ویژه داشت. اهمیت توجه به رنگ بندی صحیح و اتصال مناسب سوکت به کابل در زمان برقراری ارتباط مورد نظر مشخص شده و در صورت رعایت نکردن این موارد ارتباط کابل شبکه تقریباً غیرممکن خواهد بود، حتی اگر ارتباط برقرار شود کاملا غیرپایدار است. برای درک بهتر این موضوعات بهتر است تا پایان مقاله همراه تکنوآوا باشید.
تاریخچه استانداردهای رنگ بندی کابل شبکه
کابل های شبکه یکی از مهمترین اجزای مورد نیاز شبکه است که استانداردهای مربوط به خود را دارد. اولین استاندارد مربوط به رنگبندی کابل شبکه CAT5 و با توجه به افزایش مصرف این کابلها در سال 1995 با نام TIA/EIA 568-A به تصویب رسید. 7 سال بعد، یعنی در سال 2002 با رواج یافتن کابل CAT6، استاندارد TIA/EIA 568-B جایگزین استاندارد اولیه شد و آپدیتهای گوناگونی برای این استاندارد وجود دارد. پینهای خروجی هر دو استاندارد با نام T-568A و T-568B برای به کارگیری کابلهای شبکه CAT5 و CAT6 طراحی شدهاند. در این دو استاندارد میتوان هر دو نوع کابلها را به جای یکدیگر است.
رنگهای اصلی و فرعی کابلهای شبکه
به طور کلی در رنگ بندی کابل شبکه، 8 سیم با رنگهای مختلف وجود دارد که برخی به عنوان رنگ اصلی و برخی دیگر رنگ فرعی هستند که در ادامه تمامی این رنگها با جزئیات معرفی میشوند؛
1. رنگهای اصلی کابل شبکه
رنگهای اصلی کابل شبکه شامل سبز، آبی، نارنجی و قهوهای میشود. هر کدام از این کابلها با رنگ بندی گفته شده، وظیفه مشخصی دارند. به عنوان مثال کابل سبز برای ارسال سینگالهای مثبت کاربرد داشته و رنگ آبی برای انتقال صدا مورد استفاده قرار میگیرد. رنگ نارنجی برای دریافت دادهها و رنگ قهوهای یک کابل کمکی محسوب میشود.
2. رنگهای فرعی کابل شبکه
رنگهای فرعی نیز شامل 4 رنگ ترکیبی از رنگهای اصلی هستند؛ سفید سبز، سفید آبی، سفید نارنجی و سفید قهوهای. کاربرد این کابلهای نیز مشخص بوده، به طوری که کابل سفید سبز وظیفه ارسال سیگنال منفی داشته و از کابل سفید آبی نیز برای انتقال صدا استفاده میشود. رنگ سفید نارنجی نیز مانند رنگ اصلی نارنجی برای دریافت داده کاربرد دارد و سفید قهوهای لینک کمکی است.

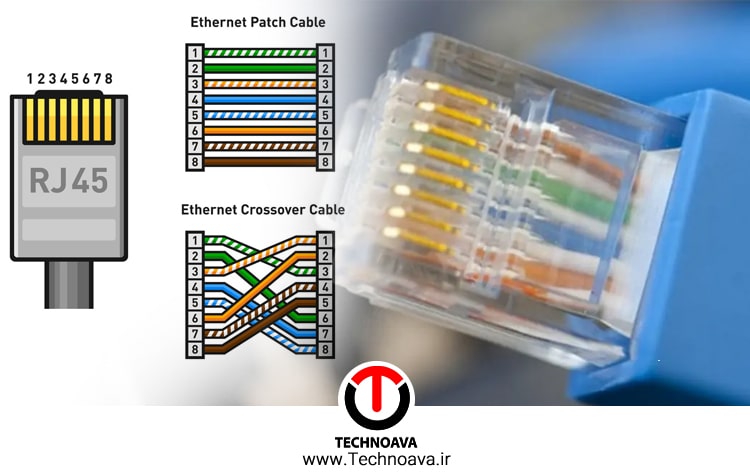

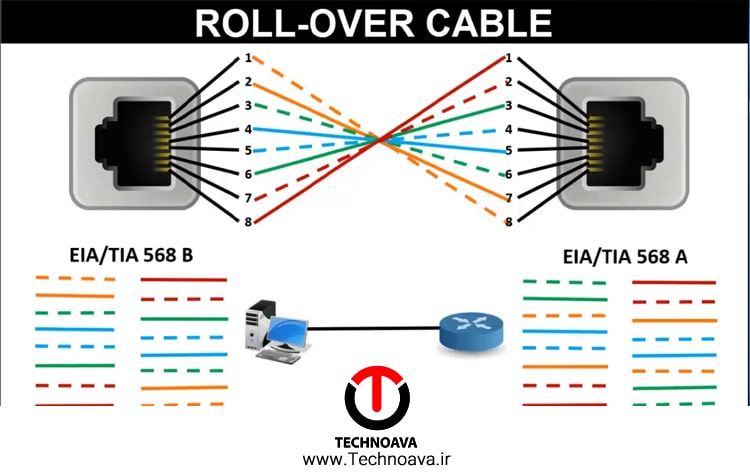

3. ترتیب رنگ بندی کابل شبکه استاندارد T-568A و T-568B
در هر دو نوع کابل T-568A و T-568B از استاندارد Straight-Through پیروی میشود. این نوع استاندارد به عنوان پچ کورد اصلی برای اتصالات شبکه و اینترنت مورد استفاده قرار میگیرد. کابلهای Crossover اما برای اتصال دو دستگاه به شبکه بدون سوئیچ و یا هاب، در واقع اتصال دو سوئیچ به یکدیگر کاربرد دارند.
ترتیب رنگها در T-568A بدین صورت است که دو رنگ اصلی و فرعی مشابه در کنار یکدیگر قرار میگیرند و تنها دو کابل نارنجی و سفید نارنجی در دو طرف رنگ آبی و سفید آبی حضور دارند. در واقع ترتیب رنگها از چپ به راست بدین صورت خواهد بود؛ سفید سبز، سبز، سفید نارنجی، آبی، سفید آبی، نارنجی، سفید قهوهای و قهوهای.
ترتیب رنگ بندی کابل شبکه T-568B نیز مانند نوع T-568A بوده با این تفاوت که کابلهای سبز و سفید سبز جدا از یکدیگر بوده و در دو طرف کابلهای آبی قرار میگیرند. بدین ترتیب، این رنگبندی از چپ به راست شامل سفید نارنجی، نارنجی، سفید سبز، آبی، سفید آبی، سبز، سفید قهوهای و قهوهای میشود.

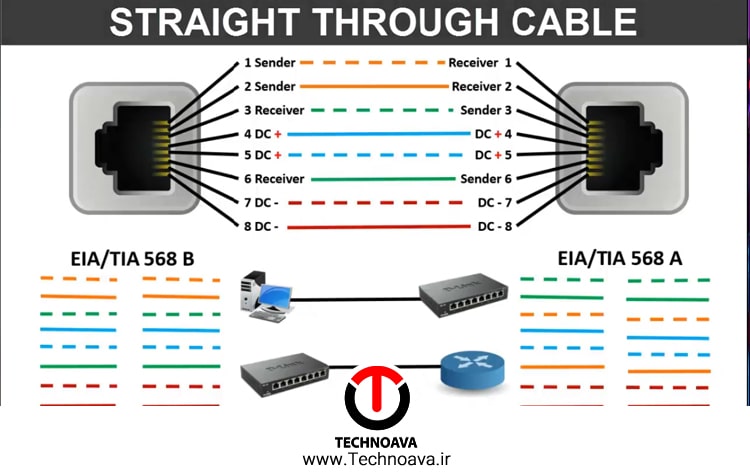

کابل شبکه مستقیم (Straight)
در انتهای دو طرف کابلهای شبکه مستقیم از استاندارد T-568A استفاده میشود زیرا این کابلها زمانی کاربرد دارند که یک طرف آن به کامپیوتر و طرف دیگر به انواع دیوایسهای شبکه مانند هاب، سوئیچ، روتر و غیره متصل خواهد شد. این عبارت به این معنا است که در دیوایسهای شبکه مسیر پورتها معکوس شده و دیگر نیاز به تغییر مسیر کابل برای برگشت اطلاعات نیست. در حالت عادی برای ارسال از یک کابل و برای دریافت باید رنگ بندی کابل شبکه معکوس شود. اما همانطور که گفته شد در کابلهای مستقیم بدین صورت نخواهد بود. در اینجا یک طرف کامپیوتر و کارت شبکه بوده و در طرف دیگر دیوایس شبکه و به این علت که در ویوایسها، معکوسکننده پورت وجود دارد، در نتیجه دیگر نیازی به معکوس کردن کابل نخواهد بود.
کاربرد کابل شبکه مستقیم
این نوع کابلها برای ارتباط بین شبکهای کاربرد دارند. از کاربردهای کابل مستقیم میتوان به؛ اتصال سوئیچ شبکه به رایانه، اتصال هاب به رایانه، اتصال سوئیچ به روتر، اتصال رایانه به مودم ADSL و در نهایت اتصال مودم ADSL به سوئیچ یا هاب اشاره کرد.
کابل شبکه ضربدری (Crossover)
از دیگر انواع کابل شبکه، کابلهای ضربدری یا Crossover هستند که در یک طرف آنها استاندارد T-568A و در طرف دیگر استاندارد T-568B به کار رفته است. این نوع کابل در زمانی استفاده میشود که هر دو طرف کابل به کامپیوتر متصل خواهد شد و برای داشتن مسیر ارسال و دریافت، باید دو استاندارد معکوس را به کار گرفت.
کاربرد کابل شبکه ضربدری
در بخشهایی از یک شبکه نیاز به اتصال دو دستگاه مشابه باشد، کابل ضربدری کاربرد دارد. از کاربردهای این کابل میتوان به اتصال روتر به روتر، سوئیچ به سوئیچ، هاب به هاب، رایانه به رایانه و در نهایت اتصال مودم روتر به فایروال اشاره کرد.
رنگ بندی کابل شبکه مخابراتی
سیم و کابلهای مخابراتی نیز رنگ بندی کابل شبکه آنها به صورت اصلی و فرعی خواهد بود. رنگ بندی اصلی کابل شبکه مخابراتی به ترتیب شامل رنگهای سفید، قرمز، مشکی، زرد و بنفش میشود. رنگهای فرعی اما متفاوت هستند، آبی، نارنجی، سبز، قهوهای و طوسی. تمامی کابلهای مخابراتی و تلفن ترکیبی از رنگهای اصلی و فرعی را در خود جای دادهاند که در نهایت 25 زوج تشکیل خواهد شد. در واقع کابلهای مخابراتی در تعداد زوج مختلف تولید شده بدین صورت که سیمهای تک زوج را سیم رانژه نامیده و سیمهای دو زوج نیز برای اتصال تلفن به پریز کاربرد دارد.
رنگ بندی کابل شبکه در کیستون
کیستون (Keystone) در واقع قطعه کوچکی است که رابط بین پریز شبکه و کابل و نهایتاً کامپیوتر بوده و به دو دسته اصلی CAT5 و CAT6 تقسیمبندی میشوند. کیستونها انواع مختلفی داشته و شرکتهای زیادی این محصولات را تولید میکنند. این محصولات ممکن است تفاوتهای اندکی با یکدیگر داشته باشند که اغلب در ترتیب رنگ بندی آنها است. البته بر روی همه کیستونها، لیبل کوچکی وجود دارد و ترتیب رنگها را با توجه به استاندارد T-568A و T-568B مشخص میکند.
جمعبندی
در مقاله پیش رو رنگ بندی کابل شبکه و استانداردهای آن مورد بررسی قرار گرفته و اهمیت این موضوع به طور کامل بیان شده است. همانطور که گفته شد درون هر کابل شبکه اصلی، 8 سیم وجود دارد که 4 مورد بدون کار بوده و 4 مورد دیگر برای دریافت و ارسال اطلاعات به صورت مثبت و منفی به یکدیگر متصل میشوند. کابلهای شبکه به دو صورت مستقیم و ضربدری تولید خواهند شد که در ترتیب رنگ بندی با یکدیگر تفاوت دارند. همچنین استانداردهای به کار رفته در دو طرف کابلها نیز از دیگر تفاوتهای این دو کابل شبکه به شمار میرود.
